MCU 芯片 W806

MCU 芯片

W806

产品介绍

W806 芯片是一款安全 MCU 芯片。芯片集成 32 位 CPU 处理器，内置 UART、GPIO、SPI、SDIO、I 2 C、
I 2 S、PSRAM、7816、ADC、LCD、TouchSensor 等数字接口；支持 TEE 安全引擎，支持多种硬件加解密算
法，内置 DSP、浮点运算单元与安全引擎，支持代码安全权限设置，内置 1MB Flash 存储器，支持固件加
密存储、固件签名、安全调试、安全升级等多项安全措施，保证产品安全特性。适用于小家电、玩具、工业
控制、医疗监护等领域。

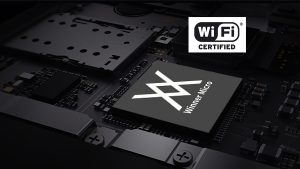

芯片外观

QFN56 封装，6mm x 6mm

MCU 特性

集成 32 位 XT804 处理器，工作频率 240MHz，内置 DSP、浮点运算单元与安全引擎

内置 1MB Flash，288KB RAM

集成 PSRAM 接口，支持最高 64MB 外置 PSRAM 存储器

集成 6 路 UART 高速接口

集成 4 路 16 比特 ADC，最高采样率 1KHz

集成 1 个高速 SPI 接口（从接口），支持最高 50MHz

集成一个主/从 SPI 接口

集成 1 个 SDIO_HOST 接口，支持 SDIO2.0、SDHC、MMC4.2

集成 1 个 SDIO_DEVICE，支持 SDIO2.0，最高吞吐率 200Mbps

集成 1 个 I 2 C 控制器

集成 GPIO 控制器，最多支持 44 个 GPIO

集成 5 路 PWM 接口

集成 1 路 Duplex I 2 S 控制器

集成 LCD 控制器，支持 4×32 接口

集成 1 个 7816 接口

集成 15 个 Touch Sensor

安全特性

MCU 内置 Tee 安全引擎，代码可区分安全世界/非安全世界

集成 SASC/TIPC，内存及内部模块/接口可配置安全属性，防止非安全代码访问

启用固件签名机制，实现安全 Boot/升级

具备固件加密功能，增强代码安全

固件加密密钥使用非对称算法分发，增强密钥安全性

硬件加密模块：RC4256、AES128、DES/3DES、SHA1/MD5、CRC32、2048 RSA,真随机数发生器

低功耗模式

3.3V 单电源供电

支持工作、睡眠、待机、关机工作模式

待机功耗小于 10uA

相关资料：

W806 MCU芯片规格书_V2.0

W806芯片设计指导书V1.0

WM_SDK_W806_v0.6.0
