LT86102UX —HDMI2.0 1-In 2-Out Splitter
1. 描述

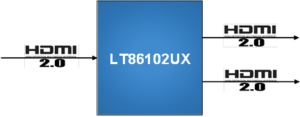

Lontium LT86102UX HDMI2.0 分路器具有符合 HDMI2.0/1.4 规范的 1：2 分路器，最大 6Gbps 高速数据速率、自适应均衡 RX 输入和预强调的 TX 输出，可支持长电缆应用，板上无 XTAL 和 1.2V 电源以节省 BOM 成本，内部 TX 通道交换，实现灵活的 PCB 布线。
LT86102UX HDMI2.0分路器自动检测电缆损耗，并自适应优化均衡设置。CDR可清除输入数据抖动，使其适用于长电缆和级联应用。它支持RX端接电阻校准，以进一步提高信号完整性。
LT86102UX 支持符合 HDMI2.0/1.4 规范的 DDC/SCDC。此封装为 TQFP100 14 毫米 x 14 毫米。工作温度范围为−40°C至+85°C
。特点
• 符合
HDMI 1.4/2.0 规范• 支持高达 6.0Gbps 数据速率
的 3D 视频格式和 4Kx2K 扩展分辨率格式• 支持 8/10/12 位深色
• 支持高达 60Hz 帧速率
的 4K2K 视频• 支持符合 HDMI2.0/1.4 的所有视频格式• 规范
自适应均衡和解加重以补偿长电缆损耗
• ODT 和校准
• 集成EDID影子RAM和嵌入式EDID
• 5V容限DDC接口
• 1个HDMI输入端口，最多2个HDMI输出端口
• 无限级联，可实现更多输出端口或信号重复
• 抖动清洁PLL以获得更好的性能
• DC/AC耦合信号输入/输出
• 无需外部晶体
3.应用
• 多显示器/电视支持
• HDMI/DVI 信号分离/重复
