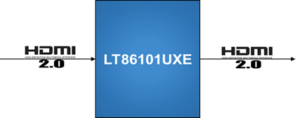

LT86101UXE —HDMI2.0/DVI Repeater
1. 描述
Lontium LT86101UXE HDMI2.0/DVI 中继器具有符合 HDMI2.0/1.4 规范的高速中继器，最大 6Gbps 高速数据速率、自适应均衡 RX 输入和预强调 TX 输出以支持长电缆应用，板上无 XTAL 以节省 BOM 成本，内部 TX 通道交换，用于灵活的 PCB 布线。
LT86101UXE HDMI2.0/DVI中继器自动检测电缆损耗，并自适应优化均衡设置。CDR可清除输入数据抖动，使其适用于长电缆和级联应用。它支持RX端接电阻校准，以进一步提高信号完整性。此外，可以级联多个器件以延长电缆范围，而不会降低信号保真度。变送器支持可配置的发射去加重，因此可以优化输出以驱动其他长度的电缆或FR4走线。
该封装为 QFN64 7.5 毫米 x 7.5 毫米。工作温度范围为−40°C至+85°C
。特点
• 符合
HDMI 1.4/2.0 规范• 支持高达 6.0Gbps 数据速率
的 3D 视频格式和 4Kx2K 扩展分辨率格式• 支持 8/10/12 位深色
• 支持高达 60Hz 帧速率
的 4K2K 视频• 支持符合 HDMI2.0/1.4 的所有视频格式• 规范
自适应均衡和解加重以补偿长电缆损耗
• ODT 和校准
• 无限级联，更多输出端口或信号重复
• 抖动清除 PLL 以获得更好的性能
• DC/AC 耦合信号输入/输出
• 无需
外部晶体• 封装在 QFN64 7.5mm x 7.5mm
3.应用
• 多显示器/电视支持
• DVI/HDMI电缆扩展器模块
• 电缆组件
• TMDS电缆均衡器
