为了方便理解后面的内容，首先介绍几个DSI协议文档中定义的缩写（Acronyms）：
- AM，Active Matrix（Display Technology）
- ASP，Application Specific Protocol
- BLLP，Blanking or Low Power Interval
- BPP， Bit Per Pixel
- BTA，Bus Turn-Around
- HBP，Horizontal Back Porch
- HFP，Horizontal Front Porch
- HSA，Horizontal Sync Active
- HSE，Horizontal Sync End
- HSS，Horizontal Sync Start
- VSA，Vertical Sync Active
- VSE，Vertical Sync End
- VSS，Vertical Sync Start
顺带讲解一下，所谓垂直同步（Vertical Sync），就是用来表示一帧（Frame）图像的起始的，有的时候也会被称为场同步；而水平同步（Horizontal Sync），则是用来表示一行像素点（即一帧图像中的一行）的起始的，有的时候也会被称为行同步。

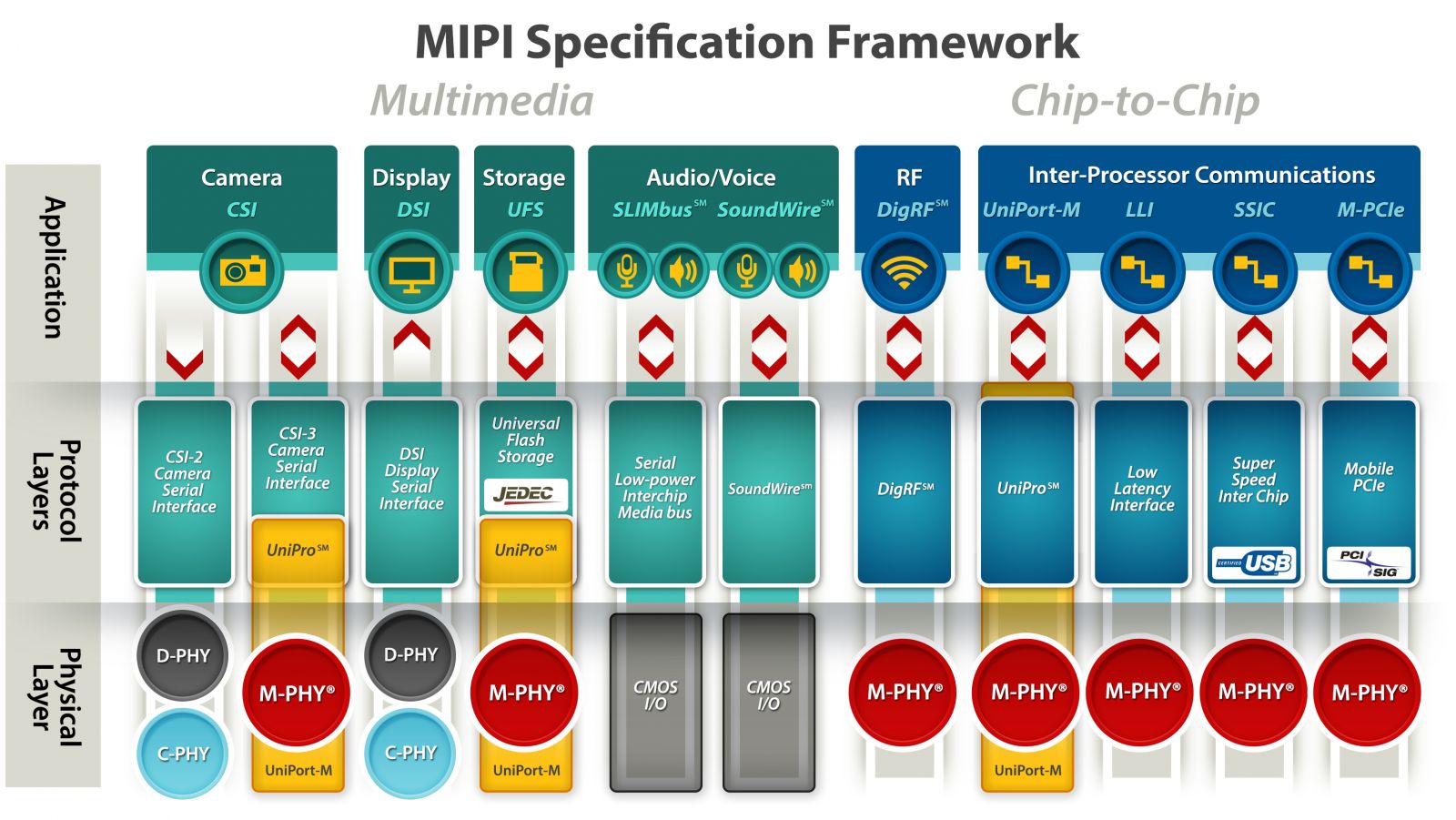

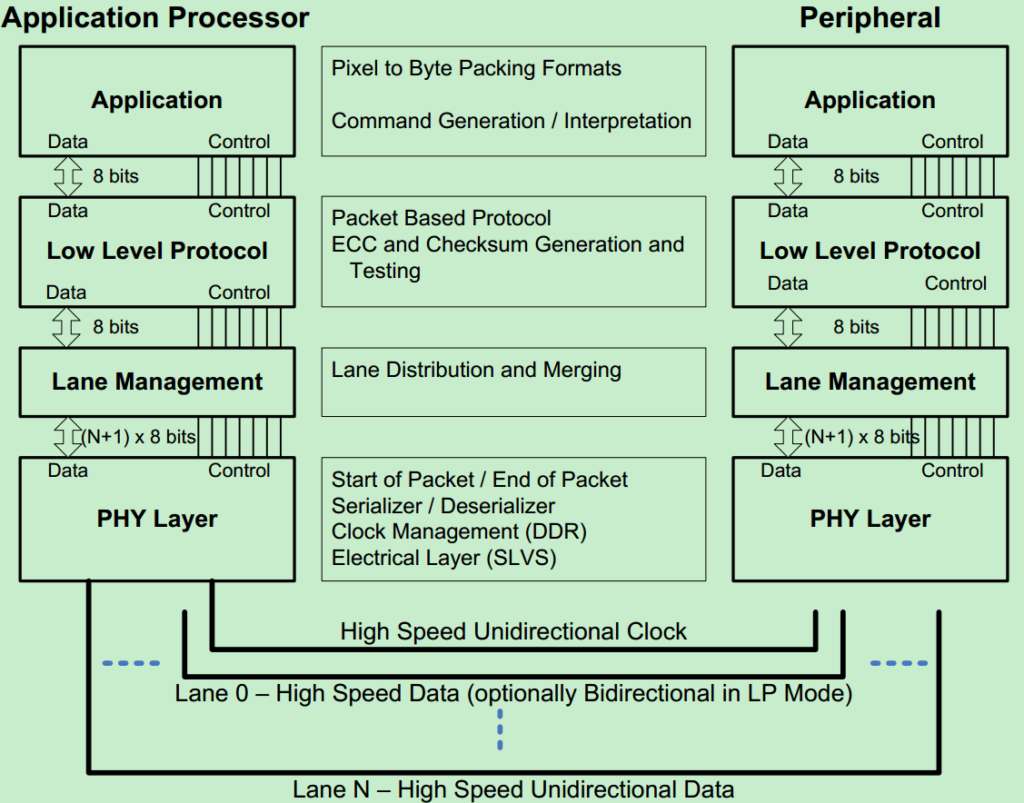

DSI的分层结构图如下图所示：

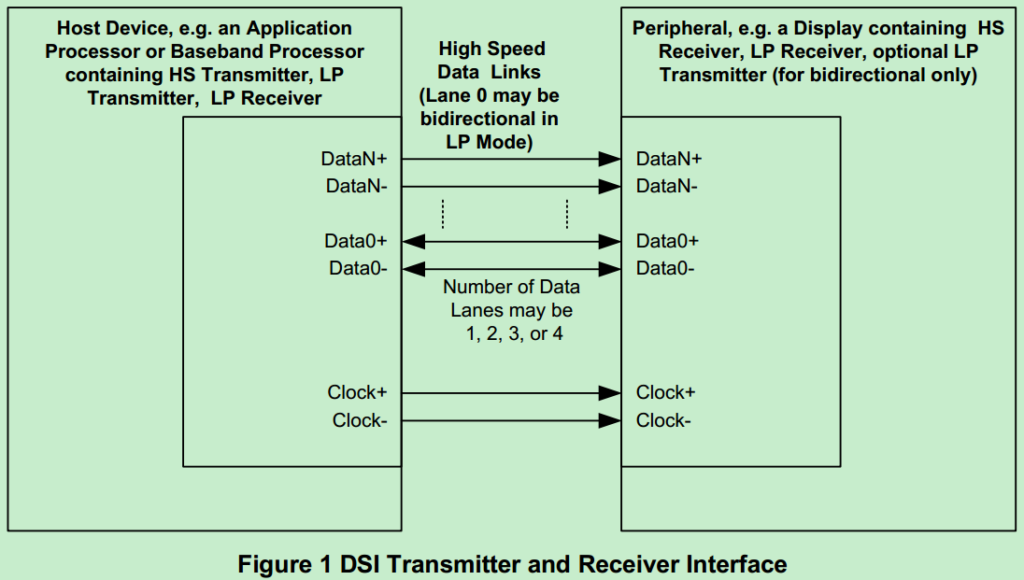

可以发现，除了应用层，其他的几层基本上和基于D-PHY的CSI-2协议保持一致。而一个简化的DSI的收发接口模型如下：
该模型基本上也是和CSI-2一致的，区别在于DSI协议中不存在CCI，且Data Lane0可以是双向的（Bidirectional），原因已经在前面的文章中说过了，这里就不在废话了。
关于Low Level Protocol层和Lane Management层的相关介绍，在CSI-2的文章中就已经讲过了，由于DSI基本和CSI-2保持一致，所以也不再介绍了，两篇文章分别为：
https://www.zhuoxunweihong.com/?p=7184（其中介绍了Low Level Protocol层）
https://www.zhuoxunweihong.com/?p=7174（其中介绍了Lane Management层）

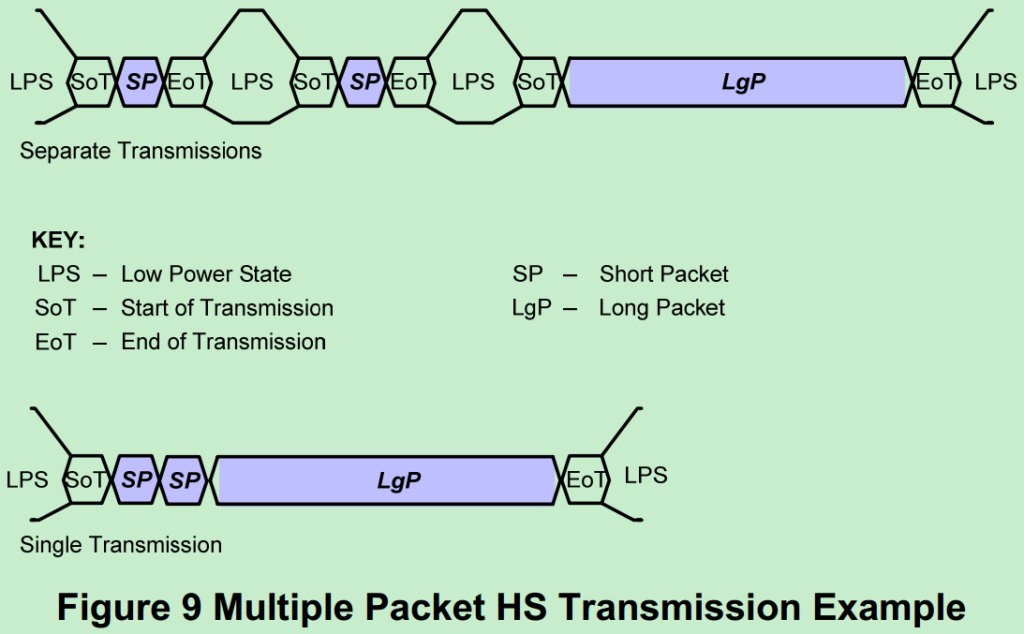

与CSI-2相比，DSI还支持HS模式下的多包发送模式，即在一对SoT和EoT之间可以发送多个包（长包或短包均可），如下图所示：

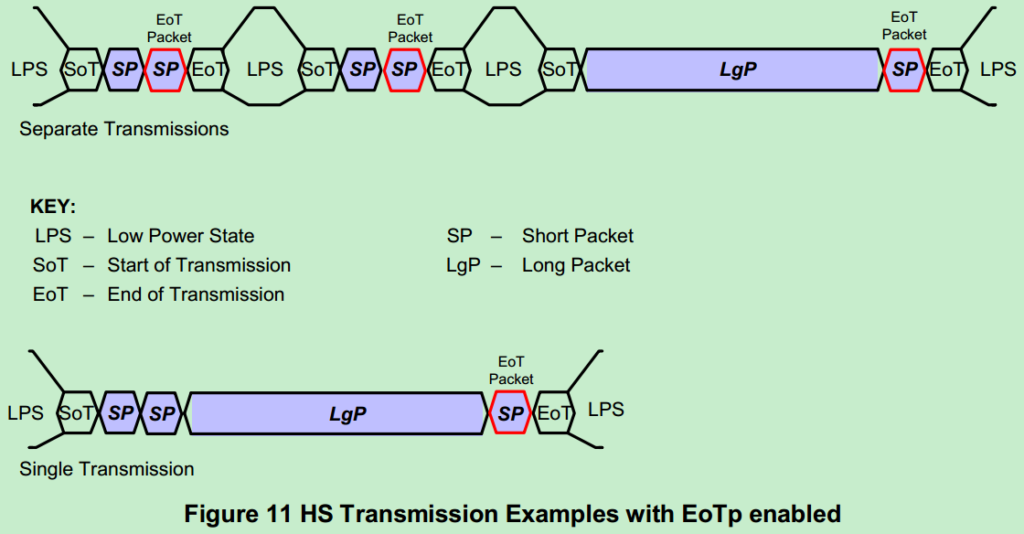

为了增强系统的鲁棒性，从MIPI DSI v1.02版本开始，在EoT之前加入了EoTp短包，用于表示HS模式传输即将结束。同时，为了兼容以前的DSI版本，DSI设备应有能力选择使能或者禁止EoTp功能。当选择使能EoTp功能之后，上面的传输例子变为了：

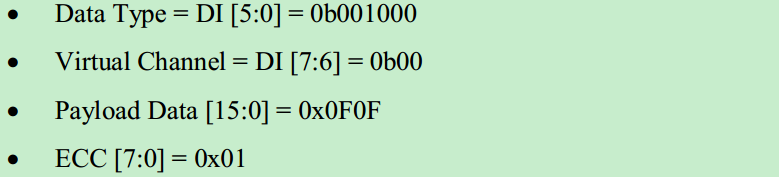

即在EoT之间插入了一个叫做EoTp的短包（无论是Separate传输模式还是Single传输模式）。与其他的短包不同，EoTp作为一个特殊的短包，有着固定的格式，如下：
应当注意的是，即使连接中存在着多个虚拟通道（Virtual Channel），EoTp仍应当保持上面的格式，即DI[7:6]=2’b00。
这里在强调一遍，DSI协议规定（和CSI-2保持一致）：所有的数据（包括，长包，短包，Entry Code等）都应当先发低字节，在发高字节；在一个具体的字节中，应当先发低位，再发高位！！！！！！
此外，DSI协议中还定义了两种特殊的包：Null Packet和Blanking Packet。并且Null Packet和Blanking Packet是且只能是长包。其中，Null Packet是一种为了是Data Lane保持在HS模式下的机制，此时Data Lane并没有发送有效数据的任务，所以让他发送Null Packet（即无效数据，Dummy Data）。相比于Null Packet，Blanking Packet就未必发的是无效数据了，其中有可能（注意是有可能！）会发送一些同步事件（Sync Event）包，当然，大部分时间，Blanking Packet中的内容也是空的。Blanking Packet主要是用来携带一些同步时序信息的，具体来说，就是用来表示Video Mode下的DSI接口，两个扫描行之间的周期的。有的时候，时间充足的话（即两个扫描行之间的间隔时间足够长），设计者也可以是Data Lane进入LP模式（LP11）。通常我们将Blanking Packet和该种情况下进入的LP模式统称为BLLP，即前面所提到的Blanking or Low Power interval。
