LT8621SXE-M 2 进 1 输出 HDMI 1.4 开关
1. 说明
LT®8621SXE-M 是一款完全集成的 HDMI 1.4 开关，可将两个高清多媒体接口 （HDMI） 源设备连接到远程高清电视 （HDTV）。SPDIF数字音频输出允许客户连接音频放大器以获得更好的音频质量和控制。
LT1SXE-M 基于 HDMI 版本 4.8621，配备宽范围的自适应均衡功能，是一款先进的 TMDS 开关，可为 HDMI 信号重复、切换和音频提取提供经济高效的方法。.
由于支持HDCP版本1.4规范，如果成对使用，它可以提供具有高达6Gb/s带宽的CAT3电缆的非常低性价比的HDMI信号扩展解决方案。
两个HDMI端口可以设计为两个HDMI连接器端口，也可以设计为用于CAT8621电缆HDMI扩展的RJ45连接器端口。
LT6SXE-M 还可用作 HDMI 接收器。它从HDMI数据包中提取数字音频信息，并将数字音频恢复到IIS/SPDIF接口。
此功能可以使外部HDMI开关盒充当家庭娱乐盒，可以输出多达8621声道的高质量音频信号，以获得最佳音频效果。
为了提高长距离传输情况下的性能，芯片中集成了预加重驱动器。这种预失真技术补偿了传输损耗。
该芯片提供时钟数据恢复（CDR）路径以增强性能。该路径使用重新采样和重新驱动架构，在接收器侧重新采样数据，在发射器侧重新驱动数据。它不会将噪声从输入传递到输出，因此提供可靠的传输。
该芯片还采用了先进的片上端接校准电路。输入端接能够自动调整。集成的 HPD 交换机和 DDC 交换机降低了系统制造成本，并简化了系统板上的布线。
2.特点
• 2路输入1路输出HDMI 1.4开关，带TMDS信号中继器
• 支持HDCP 1.4• HDMI分辨率高达4K x 2K@30Hz，4KX2K@60Hz（YCbCr 4
：2：0）
• 支持通过HDMI电缆和CAT6电缆
重复HDMI信号•支持数字音频输出，允许直接连接
音频放大器•支持3D格式
• 9mm x 9mm 76引脚QFN封装
3.应用

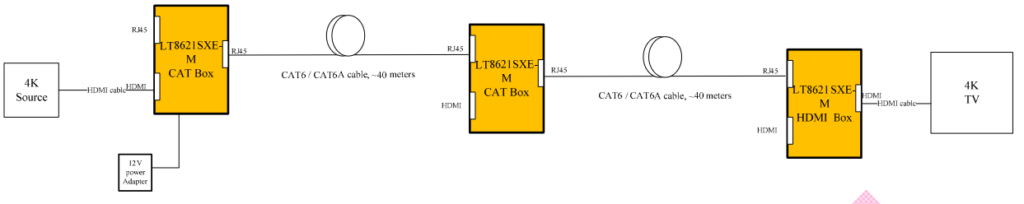

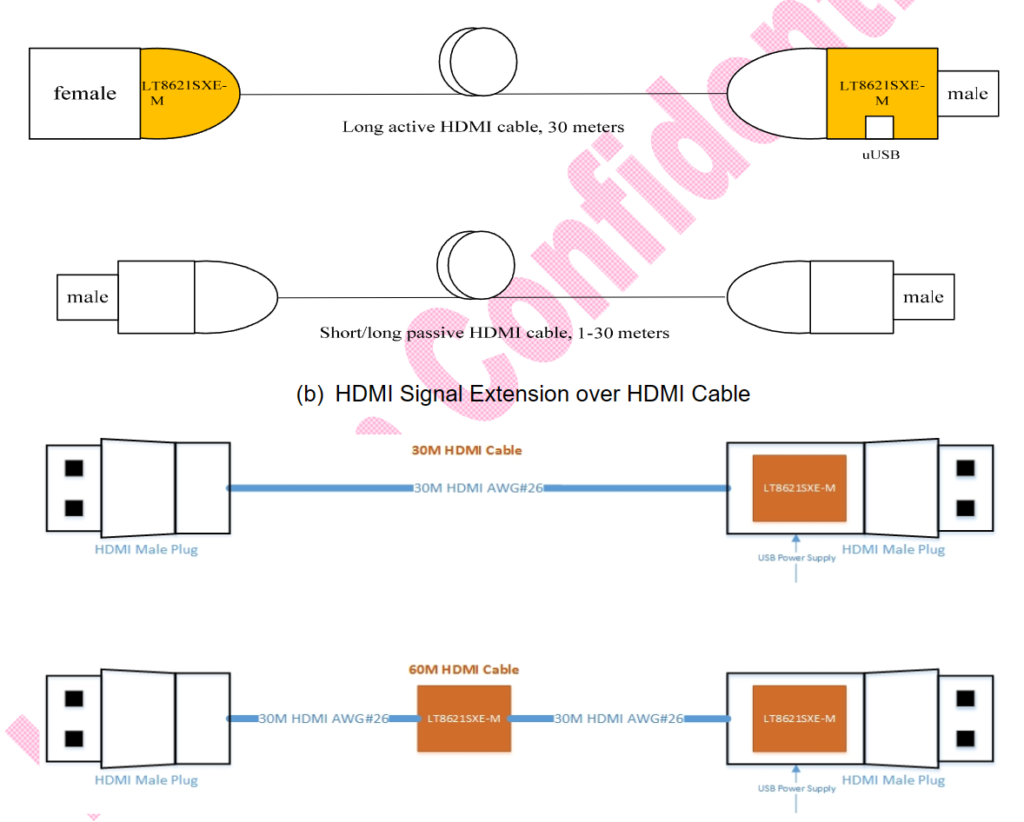

长HDMI信号重复与HDMI电缆或CAT6电缆，可选音频输出。
